Allgemeine Technische Daten

mögliche Betriebsarten:



  • Bereitschaftsparallelbetrieb
  • Pufferbetrieb
  • anschlussfertig
  • Master-Slave-Betrieb zur Leistungserhöhung*
  • Redundant-Betrieb möglich*
  • Batteriemanagement durch Mikrocontroller
  • Massebezogener Shut-down-Eingang
  • Starkladung über massebezogenen Steuereingang aktivierbar
  • Batteriekreisüberwachung und Batterietest
  • Potentialfreier Meldausgang und LED:
  • Netzbetrieb
  • Sammelstörmeldung
  • Optional: Shutdown-Software für Windows-Systeme
  • Batterieüberwachungsfenster für Batteriespannung innerhalb/oberhalb*
  • Batterieverpolschutz
  • Display-Panel-Anschluss

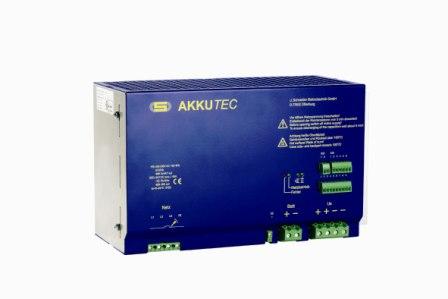

Produkte: AkkuTEC mit 400 V AC-Eingang und 24 V DC-Ausgang: 2420, 2420 19", 2440

Produktbroschüre  hier finden Sie eine Übersicht und Produktbilder





2420-0 2420-19" 2440-0





 AkkuTEC



2420-0 dto. 19" *



2440-0





Eingang













Bemessungs- Spannungsbereich





3 x 400 - 500 V AC
- 15% + 10%







Netzfrequenz





50/60 Hz







primäre Absicherung



3 x 2,0 At



3 x 4 A träge





Ausgang













Bemessungs- Spannung





24 V DC







bei Batteriebetrieb





26,4...19 V DC







Ladeschlußspannung





26,4 V +/- 0,4 %







max. Laststrom



20 A



40 A





max. Ladestrom



22 A



42 A





Ableitstrom





< 3,5 mA







Batterie













Überbrückungszeit





je nach Ausführung







allgemeine Daten













Kennlinie





I/U DIN 41773-1







PFC, Netzoberwellen
am Eingang gem. EN 61000-3-2





ja







Bemessungs-
Temperaturbereich
bei Batterie





40°C
bei Derating 50°C
20°C







Tiefentladeschutz /
Lastabwurf bei 19,8 V





ja







Normen













sichere Trennung
Übertrager





gemäß
EN 61558-2-17







Schutzklasse





I







Schutzart





IP 20







EMV gemäß EN 55011,
EN 50082-2





ja







mechanische Daten













Gewicht ca.



2,6 kg



3,0 kg





Alle technischen Informationen finden Sie auch in unserem Download-Bereich: Broschüren, LV-Texte, Beispiele
